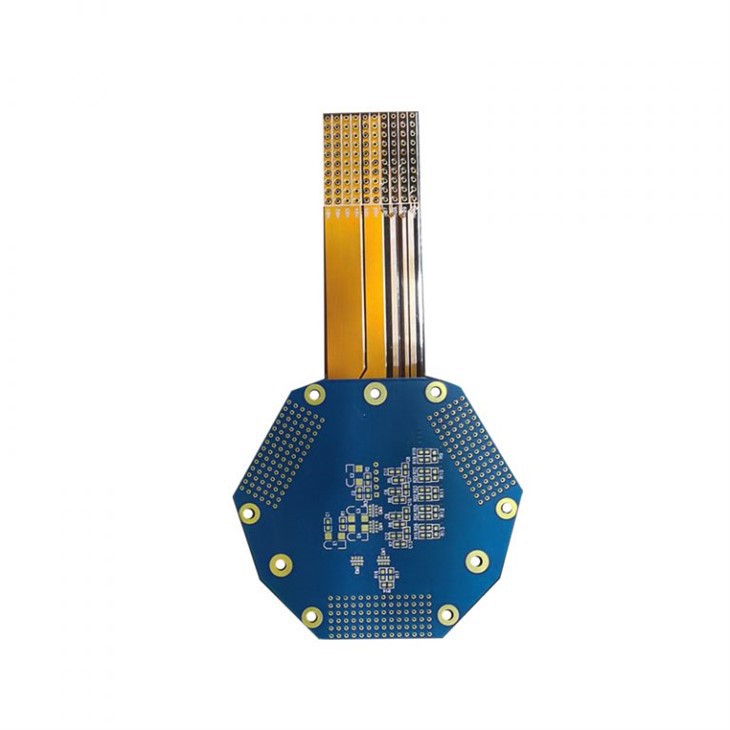

Πάχος σανίδας: 0.2-3mm - Rigid-Flex PCB

Πλεονεκτήματα Rigid-Flex PCB



Το Rigid-Flex PCB παρέχει ένα απλό μέσο για την ενσωμάτωση πολλαπλών συγκροτημάτων PCB και άλλων στοιχείων, όπως συσκευές οθόνης, εισόδου ή αποθήκευσης χωρίς καλώδια, καλώδια ή υποδοχές, αντικαθιστώντας τα με λεπτά, ελαφριά σύνθετα υλικά που ενσωματώνουν την καλωδίωση σε εξαιρετικά λεπτές, εύκαμπτες ταινίες μεταξύ των τμημάτων . Σε συσκευασία άκαμπτης ευκαμψίας, ένα εύκαμπτο υπόστρωμα κυκλώματος παρέχει τη ραχοκοκαλιά της καλωδίωσης με άκαμπτα τμήματα κυκλώματος πολλαπλών στρώσεων που δημιουργούνται ως μονάδες όπου χρειάζεται.



Οι εφαρμογές Rigid-Flex PCB παρέχουν επίσης αυξημένη αξιοπιστία. Ο μέσος χρόνος μεταξύ των ρυθμών αστοχίας (MTBF) συνήθως υπερβαίνει εκείνον των τυπικών σετ PCB με διακριτά καλώδια και βύσματα, συχνά γίνεται η επιλογή των εταιρειών και των μηχανικών για την αξιόπιστη και σταθερή απόδοσή του.



Το εργοστάσιο PCB της BETON διαθέτει μεγάλη εμπειρία, γνώσεις προϊόντων και τεχνική επάρκεια σε αυτόν τον τομέα. Τα προϊόντα μας βρίσκονται σε δορυφόρους, πολλαπλούς τύπους στρατιωτικών αεροσκαφών και πλατφόρμες πυραύλων. Οι εργασίες κοινής ανάπτυξης γίνονται επίσης τακτικά με τη NASA και τις σχετικές υπηρεσίες, καθώς και με πολλούς άλλους στη διαστημική και αεροδιαστημική κοινότητα. Η τεχνογνωσία της BETON Flex & Rigid-Flex μπορεί επίσης να βρεθεί σε διάφορους ιατρικούς και υγειονομικούς εξοπλισμούς δοκιμών, δίκτυα υπολογιστών και διάφορες επιστημονικές και βιομηχανικές εφαρμογές.



Οι τύποι προϊόντων Rigid-Flex PCB περιλαμβάνουν:



Τύπος 1:Εύκαμπτο υλικό μονής όψης με ή χωρίς θωράκιση(ες) ή ενισχυτικό (ένα αγώγιμο στρώμα).

Τύπος 2:Εύκαμπτο υλικό διπλής όψεως με ή χωρίς θωράκιση ή ενισχυτικό (δύο στρώσεις αγωγών) με επιμεταλλωμένες διαμπερείς οπές.

Τύπος 3:Πολυστρωματικό εύκαμπτο υλικό με ή χωρίς θωράκιση ή ενισχυτικό (περισσότερες από δύο στρώσεις αγωγών) με διαμπερείς οπές και HDI.

Τύπος 4:Πολυστρωματικοί άκαμπτοι και εύκαμπτοι συνδυασμοί υλικών (περισσότερες από δύο στρώσεις αγωγών) με διαμπερείς οπές και HDI.



Προσφορές Υπηρεσιών:



Καινοτόμες διεργασίες Rigid-Flex

Σετ Υλικών Premium

Rigid-Flex με HDI

Κατασκευή χαλαρών φύλλων

Υπερμεγέθη πάνελ

Μετράει επίπεδα σε 40+

Εφαρμογή ψύκτρας

Εσωτερικά πρότυπα ποιότητας που συχνά υπερβαίνουν τις απαιτήσεις των IPC-6013, MIL-PRF-31032 και MIL-P-50884 για εγγραφή, ποιότητα οπών και συνολική αξιοπιστία.



Λύσεις προστιθέμενης αξίας:



Συναρμολόγηση Flex

Μηχανική Προϊόντων

Σχεδιασμός / Διάταξη

Αντίστροφη μηχανική

Τεχνική κατάρτιση

VMI

Ταυτόχρονη Μηχανική

Υποστήριξη Εφαρμογών



BETON ELECTRONICS – Ο κορυφαίος προμηθευτής σας Rigid-Flex PCB



Τα άκαμπτα PCB είναι πλακέτες που συνδυάζουν την καλύτερη τεχνολογία ευέλικτης και άκαμπτης πλακέτας
Τα σχέδια ποικίλλουν πολύ και μπορούν να συνδυαστούν με ένα ευρύ φάσμα υλικών για να υποστηρίξουν περιπτώσεις πολλαπλών χρήσεων σε σταθερή κατάσταση ελαστικότητας — συχνά μια καμπύλη που δημιουργείται κατά τη διαδικασία κατασκευής ή μπορεί να γίνει κατά την τελική εγκατάσταση.



Γιατί χρειάζεστε άκαμπτα εύκαμπτα κυκλώματα από το εργοστάσιο PCB της BETON



Αυτές οι πλακέτες τυπωμένων κυκλωμάτων δημιουργούν ένα πιο απαιτητικό σχέδιο για τους κατασκευαστές άκαμπτης ευκαμψίας, αλλά καταφέραμε να παρέχουμε επιτυχημένα σχέδια με πλήρη συμμόρφωση και αξιοπιστία. Με τη μηχανική τους σε ένα τρισδιάστατο περιβάλλον, είμαστε σε θέση να επιτύχουμε χωρική απόδοση και να ενσωματώσουμε πτυχές και κάμψεις που μπορούν να σας βοηθήσουν να πετύχετε ένα επιθυμητό σχήμα που λειτουργεί καλύτερα με την εφαρμογή σας.

Μια άκαμπτη πλακέτα τυπωμένου κυκλώματος μπορεί να σας βοηθήσει με προβλήματα μείωσης του χώρου, καθώς και να διασφαλίσει ότι τα προϊόντα σας αντέχουν σε δύσκολες συνθήκες και διασφαλίζοντας ότι είναι οικονομικά αποδοτικά. Η χρήση μιας άκαμπτης ευέλικτης μορφής σάς επιτρέπει να χρησιμοποιείτε λιγότερα εξαρτήματα και διασυνδέσεις και να αντιμετωπίζετε πιο επιθετικές προκλήσεις σχεδιασμού, καθώς το άκαμπτο ευέλικτο PCB είναι μια ευέλικτη λύση σε πολλά ζητήματα σχεδιασμού. Έχουν εφαρμογές για βιομηχανίες που κυμαίνονται από ακουστικά βαρηκοΐας μέχρι γυαλιά νυχτερινής όρασης και πολλά άλλα.



Ποια είναι η διαφορά μεταξύ μιας πλακέτας τυπωμένου κυκλώματος Flex και μιας πλακέτας τυπωμένου κυκλώματος άκαμπτου εύκαμπτου;



Η άκαμπτη πλακέτα τυπωμένου κυκλώματος σάς προσφέρει ό,τι καλύτερο και από τους δύο κόσμους. Ένα άκαμπτο-flex PCB συνδυάζει την ευελιξία των εύκαμπτων κυκλωμάτων με την ανθεκτικότητα ενός άκαμπτου PCB. Μια ευέλικτη πλακέτα τυπωμένου κυκλώματος έχει μόνο εύκαμπτα υλικά, συνήθως με βάση πολυιμίδιο ή πολυεστέρα. Μπορούν να είναι σανίδες μονής, διπλής ή πολλαπλών στρώσεων. Ένα άκαμπτο εύκαμπτο PCB έχει τόσο εύκαμπτα όσο και άκαμπτα υλικά, με εύκαμπτα στρώματα τοποθετημένα ανάμεσα σε άκαμπτα στρώματα με αγωγούς και επιμεταλλωμένα μέσα από οπές που τα συνδέουν με τα άλλα στρώματα.

Οι εύκαμπτες πλακέτες κυκλωμάτων από μόνες τους μπορεί να μην αντέχουν στη φθορά ορισμένων απαιτητικών εφαρμογών, αλλά οι τυπικές άκαμπτες πλακέτες τείνουν να είναι βαριές και να καταλαμβάνουν πολύ χώρο. Ο συνδυασμός άκαμπτων πλακών με εύκαμπτα κυκλώματα μειώνει το βάρος και τον χώρο, δίνοντάς σας ένα βελτιωμένο προϊόν που μπορείτε να χρησιμοποιήσετε σε μεγάλη ποικιλία βιομηχανικών καταστάσεων.



Συστάσεις διάταξης για άκαμπτα εύκαμπτα PCB



Οι προμηθευτές άκαμπτης ευκαμψίας PCB όπως η BETON ELECTRONICS παρέχουν καθοδήγηση σχετικά με τις διατάξεις και τις στροφές για να διατηρείτε τον εξοπλισμό σας ασφαλή. Θέλαμε να παρουσιάσουμε μια γρήγορη επισκόπηση για να σας βοηθήσουμε να κατανοήσετε το πάχος και άλλες απαιτήσεις που μπορεί να χρειαστείτε για το σχέδιό σας.





Κατασκευή Κυκλωμάτων	Υπολογισμός ακτίνας κάμψης
1 στρώση (μονόπλευρη)	Flex Πάχος x 6
2 στρώματα (διπλής όψης)	Flex Πάχος x 12
Πολυστρωματικό	Flex Πάχος x 24
