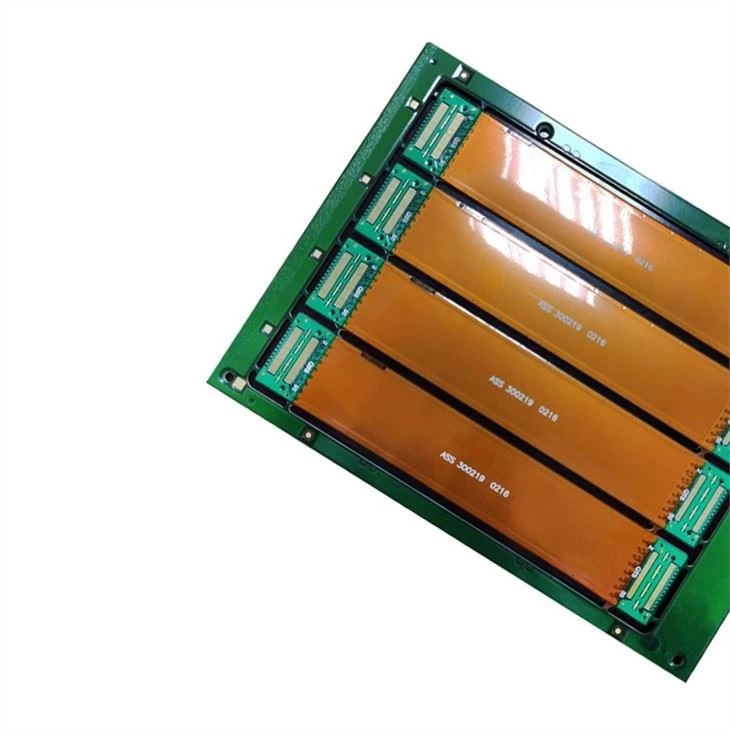

Πρότυπο άκαμπτης ευκαμψίας πλακέτας PCB

Λεπτομέρεια προϊόντος

Το Rigid Flex PCB Prototyping είναι διαφορετικό από το αρχικό FPC και PCB ως προς το υλικό, τον εξοπλισμό και τη διαδικασία. Όσον αφορά τα υλικά, το υλικό της άκαμπτης σανίδας είναι το υλικό FR4 του PCB, το υλικό της εύκαμπτης σανίδας είναι το υλικό PI ή PET, τα δύο υλικά έχουν αρμούς και ο ρυθμός συρρίκνωσης θερμικής συμπίεσης είναι διαφορετικός.

Επίπεδο: 1, 2 & πολυστρωματικό
Τρόπος αποστολής: Economy Express, Standard Express, Priority Express
Κόστος: Τιμή εργοστασίου
Προθεσμία:5-15 ημέρες
Απαιτήσεις παραγωγής: Σύμφωνα με έγγραφα
Πρότυπο: Διεθνή πρότυπα

Εφαρμογές

Η πλακέτα rigid-flex εφαρμόζει περιοχές εφαρμογής που καλύπτουν όλες τις περιοχές εφαρμογής του FPC και του άκαμπτου PCB. Όπως: κινητό τηλέφωνο, υπολογιστής και οθόνη LCD, μητρική πλακέτα και οθόνη οθόνης, NOTEBOOK, Αυτοκίνητο κ.λπ.

Γιατί να χρησιμοποιήσετε άκαμπτες-flex σανίδες;

Πρώτον, αξιοπιστία: η ευέλικτη και άκαμπτη πλακέτα μπορεί να λύσει το πρόβλημα αξιοπιστίας εγκατάστασης του FPC.

Η σύνδεση του FPC μέσω του βύσματος επιφέρει κόστος εγκατάστασης, άβολη εγκατάσταση, προβλήματα αξιοπιστίας εγκατάστασης και ταυτόχρονα, είναι εύκολο να βραχυκυκλώσει, να πέσει και άλλα προβλήματα. Στο σχεδιασμό ενός συγκεκριμένου μηχανήματος κάννης μαζικής παράδοσης από την Hikvision, είδαμε το φαινόμενο της επισκευής του FPC και του PCB μετά την εγκατάσταση του FPC. Η άκαμπτη πλακέτα λύνει το πρόβλημα της αξιοπιστίας εγκατάστασης FPC.

Δεύτερον, το συνολικό κόστος:

Η πλακέτα άκαμπτης ευκαμψίας εξοικονομεί το κόστος του συνδετήρα, μειώνει τον χρόνο εγκατάστασης, μειώνει τον ρυθμό επισκευής, μειώνει το ρυθμό επισκευής και βελτιώνει την παραγωγικότητα και την αξιοπιστία. Η χρήση προϊόντων μαζικής παράδοσης είναι συχνά αποτελεσματική στη μείωση του κόστους.

Τρίτον, βελτιώστε αποτελεσματικά την ποιότητα του σήματος

Εφόσον οι συνδέσεις δεν γίνονται μέσω συνδέσμων, η συνέχεια του ίχνους είναι καλύτερη και η ακεραιότητα του σήματος είναι καλύτερη. Το παραδοσιακό IPC χρησιμοποιεί FPC και υποδοχές για τη σύνδεση της πλακέτας αισθητήρα (αισθητήρας βίντεο) και της κύριας πλακέτας ελέγχου.

Η κύρια πλακέτα ελέγχου και η πλακέτα αισθητήρα μπορούν να ενσωματωθούν χρησιμοποιώντας τη μαλακή και σκληρή πλακέτα συνδυασμού, η οποία λύνει πολλά προβλήματα και επίσης πληροί τις απαιτήσεις δομικού σχεδιασμού της μηχανής κάννης.

Ροή διεργασίας άκαμπτης ευκαμψίας

1. Επιλογή υλικού

2. Ροή παραγωγικής διαδικασίας και έλεγχος βασικών εξαρτημάτων

◆Διαδικασία παραγωγής

◆Γραφική μεταφορά εσωτερικού μονολιθικού

◆ Τοποθέτηση εύκαμπτων υλικών σε πολλαπλά στρώματα

◆ πλαστικοποιημένο

◆γεώτρηση

◆Απολύμανση, κυρτή χάραξη

◆Χάλκινη επιμετάλλωση χωρίς ηλεκτρική, ηλεκτρολυτική επιμετάλλωση χαλκού

◆Μάσκα επιφανειακής συγκόλλησης και προστατευτικό στρώμα συγκολλητικότητας

◆Επεξεργασία σχήματος
