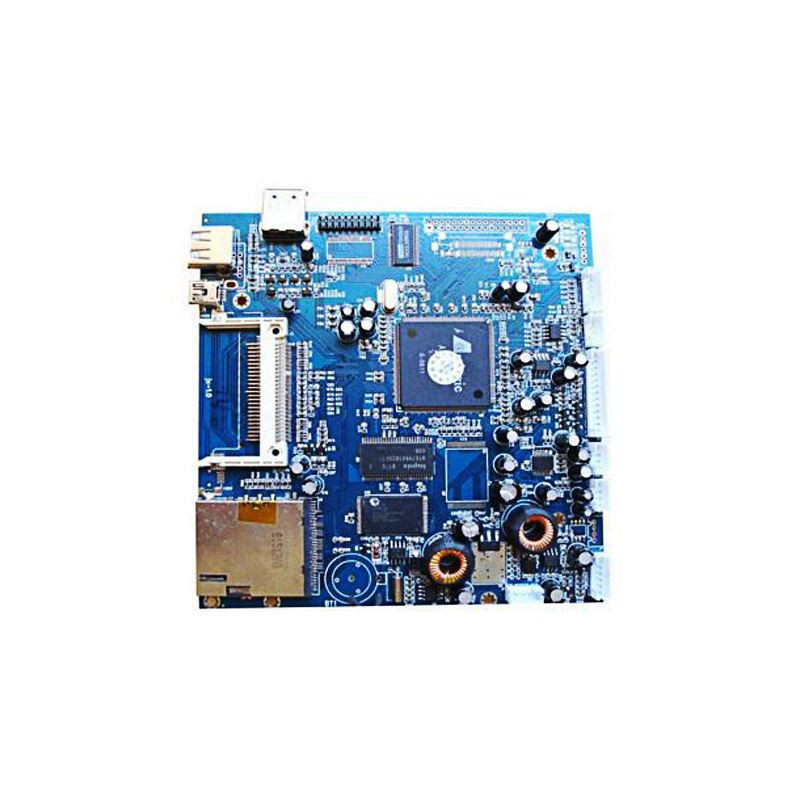

Συναρμολόγηση βιομηχανικού ελέγχου πλακέτας κυκλώματος PCB

Λεπτομέρεια προϊόντος

Διαδικασία SMT

Τα βασικά συστατικά της διαδικασίας του SMT περιλαμβάνουν: μεταξοτυπία (ή διανομή), συναρμολόγηση (ωρίμανση), συγκόλληση με επαναροή, καθαρισμό, δοκιμή, επανεπεξεργασία

1. Μεταξοτυπία: Η λειτουργία του είναι να διαρρέει πάστα συγκόλλησης ή κόλλα μπαλώματος στα τακάκια του PCB για να προετοιμαστεί για τη συγκόλληση των εξαρτημάτων. Ο εξοπλισμός που χρησιμοποιείται είναι μια μηχανή μεταξοτυπίας (screen printing machine), η οποία βρίσκεται στην πρώτη γραμμή της γραμμής παραγωγής SMT.

2. Διανομή: Στάζει κόλλα στη σταθερή θέση της πλακέτας PCB και η κύρια λειτουργία του είναι να στερεώνει τα εξαρτήματα στην πλακέτα PCB. Ο εξοπλισμός που χρησιμοποιείται είναι ένας διανομέας κόλλας, ο οποίος βρίσκεται στο μπροστινό άκρο της γραμμής παραγωγής SMT ή πίσω από τον εξοπλισμό επιθεώρησης.

3. Τοποθέτηση: Η λειτουργία του είναι να εγκαταστήσει με ακρίβεια τα επιφανειακά τοποθετημένα εξαρτήματα στη σταθερή θέση του PCB. Ο εξοπλισμός που χρησιμοποιείται είναι ένα μηχάνημα τοποθέτησης, το οποίο βρίσκεται πίσω από το μηχάνημα μεταξοτυπίας στη γραμμή παραγωγής SMT.

4. Ωρίμανση: Η λειτουργία του είναι να λιώνει την κόλλα, έτσι ώστε τα επιφανειακά τοποθετημένα εξαρτήματα και η πλακέτα PCB να είναι σταθερά συνδεδεμένα μεταξύ τους. Ο εξοπλισμός που χρησιμοποιείται είναι ένας φούρνος ωρίμανσης, ο οποίος βρίσκεται πίσω από το μηχάνημα τοποθέτησης στη γραμμή παραγωγής SMT.

5. Συγκόλληση με επαναροή: η λειτουργία της είναι να λιώνει την πάστα συγκόλλησης, έτσι ώστε τα εξαρτήματα της επιφανειακής βάσης και η πλακέτα PCB να είναι σταθερά συνδεδεμένα μεταξύ τους. Ο εξοπλισμός που χρησιμοποιείται είναι ένας φούρνος αναρροής, που βρίσκεται πίσω από τη μηχανή τοποθέτησης στη γραμμή παραγωγής SMT.

6. Καθαρισμός: Η λειτουργία του είναι να αφαιρεί τα υπολείμματα συγκόλλησης όπως η ροή που είναι επιβλαβή για το ανθρώπινο σώμα στη συναρμολογημένη πλακέτα PCB. Ο εξοπλισμός που χρησιμοποιείται είναι πλυντήριο ρούχων, η τοποθεσία μπορεί να μην έχει καθοριστεί, μπορεί να είναι online ή όχι.

7. Επιθεώρηση: Η λειτουργία του είναι να επιθεωρεί την ποιότητα συγκόλλησης και την ποιότητα συναρμολόγησης της συναρμολογημένης πλακέτας PCB. Ο εξοπλισμός που χρησιμοποιείται περιλαμβάνει μεγεθυντικό φακό, μικροσκόπιο, ελεγκτή εντός κυκλώματος (ICT), ελεγκτή ιπτάμενου ανιχνευτή, αυτόματη οπτική επιθεώρηση (AOI), σύστημα επιθεώρησης ακτίνων X, λειτουργικό ελεγκτή κ.λπ. Η τοποθεσία μπορεί να διαμορφωθεί σε κατάλληλη θέση στο γραμμή παραγωγής σύμφωνα με τις ανάγκες της επιθεώρησης.

8. Επανεργασία: Η λειτουργία του είναι να επεξεργαστεί ξανά την πλακέτα PCB που εντόπισε τη βλάβη. Τα εργαλεία που χρησιμοποιούνται είναι κολλητήρι, σταθμός επανεπεξεργασίας κ.λπ. Διαμορφωμένα οπουδήποτε στη γραμμή παραγωγής.

Για να λάβετε μια πλήρη προσφορά για το PCB/PCBA,σας παρακαλούμεπαρέχετε τις παρακάτω πληροφορίες:

● Αρχείο Gerber, με αναλυτικές προδιαγραφές του PCB

● Λίστα BOM

Ειδικές απαιτήσεις για την τεχνολογία προϊόντων:

1. Τα μαξιλαράκια DIP είναι στρογγυλά ή οβάλ και δεν επιτρέπονται άλλα διαμορφωμένα τακάκια.

2. Όταν το κενό ανάμεσα στο εξάρτημα SMT και το εξάρτημα βύσματος δεν μπορεί να ξεπεράσει τα 5 mm και η σχάρα του φούρνου δεν μπορεί να κατασκευαστεί, το εξάρτημα υποδοχής και το εξάρτημα SMT σχεδιάζονται στην ίδια πλευρά της πλακέτας PCB.

3. Εάν υπάρχει πυκνωτής φίλτρου στο PCB, είναι απαραίτητο να αξιολογηθεί εάν η τάση εξόδου του μετασχηματιστή και η τάση αντοχής του πυκνωτή φίλτρου είναι λογικές.

4. Δεν επιτρέπεται να λείπουν εξαρτήματα, πολλαπλά εξαρτήματα, λάθος εξαρτήματα, αυτοκόλλητα όπισθεν, επιτύμβιες στήλες, εικονική συγκόλληση, κενή συγκόλληση, συνεχής συγκόλληση, ψυχρή συγκόλληση και άλλα φαινόμενα που επηρεάζουν σοβαρά την απόδοση του προϊόντος.

5. Άλλα ελαττώματα που επηρεάζουν την εμφάνιση και τη λειτουργία του προϊόντος.

Συχνές ερωτήσεις

Ε1: Τι υπηρεσία κάνει

Q1: Τι υπηρεσία παρέχουμε;

Α: Παρέχουμε λύση με το κλειδί στο χέρι, συμπεριλαμβανομένης της κατασκευής PCB, SMT, πλαστικού μετάλλου έγχυσης, τελικής συναρμολόγησης, δοκιμών και άλλων υπηρεσιών προστιθέμενης αξίας.

Ε2: Ποια είναι τα κύρια προϊόντα των υπηρεσιών Beton PCB/PCBA;

Α: Οι υπηρεσίες PCB/PCBA αφορούν κυρίως τις βιομηχανίες, συμπεριλαμβανομένων των Ιατρικών, Αυτοματισμών.

Q3: Μπορούμε να επιθεωρήσουμε την ποιότητα κατά την παραγωγή;

Α: Είμαστε ευπρόσδεκτοι και διαφανείς σε κάθε διαδικασία παραγωγής, επιθεωρούμε τη διαδικασία παραγωγής μας και ελέγχουμε στο σπίτι.

Ε4: Τι λέτε για το πακέτο προϊόντων;
Α: Ευέλικτο πακέτο σύμφωνα με τις συγκεκριμένες απαιτήσεις των πελατών.
Καλώς ήρθατε στην επίσκεψη CKS. Παρακαλώ μη διστάσετε να επικοινωνήσετε μαζί μας .

Ε5: Έχετε κάποια απαίτηση ελάχιστης ποσότητας παραγγελίας (MOQ);

AΔεν έχουμε απαίτηση MOQ, μπορούμε να υποστηρίξουμε τα έργα σας ξεκινώντας από το πρωτότυπο έως τη μαζική παραγωγή.
