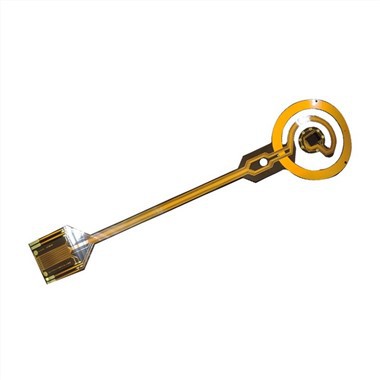

Φτηνό Flex PCB Online πρωτότυπο

Το ευέλικτο PCB θεωρείται μια από τις ταχύτερα αναπτυσσόμενες τεχνολογίες στην κατασκευή PCB. Ορίζεται από το IPC ως μια διάταξη με σχέδια τυπωμένων κυκλωμάτων και εξαρτημάτων που χρησιμοποιεί εύκαμπτο υλικό βάσης με ή χωρίς εύκαμπτο κάλυμμα. Σε μια τυπική κατασκευή εύκαμπτου κυκλώματος, το διηλεκτρικό φιλμ σχηματίζει το βασικό στρώμα, με κόλλες που χρησιμοποιούνται για τη συγκόλληση των αγωγών με το διηλεκτρικό και, σε εύκαμπτα κυκλώματα πολλαπλών στρώσεων, για τη συγκόλληση των επιμέρους στρωμάτων μεταξύ τους.

1. Ευέλικτη στοίβαξη PCB

Με την υψηλότερη πυκνότητα γραμμής, τον βελτιωμένο έλεγχο σύνθετης αντίστασης, το μικρότερο βάρος και τη μεγαλύτερη αξιοπιστία, τα εύκαμπτα κυκλώματα μπορούν να σχεδιαστούν για μια σειρά εφαρμογών πέρα ​​από το πεδίο των παραδοσιακών καλωδίων και συνδέσμων. Συχνά, τα εύκαμπτα κυκλώματα είναι η μόνη διαθέσιμη σχεδιαστική επιλογή που μπορεί να παρέχει έναν απαιτούμενο συνδυασμό πυκνότητας διασύνδεσης και ηλεκτρικής, μηχανικής και περιβαλλοντικής απόδοσης.

1.1 Βασικοί κανόνες σχεδιασμού

Η ευέλικτη σχεδίαση PCB θα μπορούσε να είναι μια δύσκολη δουλειά. Ακολουθούν ορισμένοι βασικοί κανόνες σχεδιασμού:

Αποφύγετε τη χρήση μη τυποποιημένου πάχους διηλεκτρικού υλικού βάσης και χωρίς κόλλα

laminate, και τα δύο θα συνεπάγονταν ειδικές παραγγελίες.

Μην πιέζετε την απαίτηση ανοχής στα άκρα. Είναι πολύ ακριβό να ζητήσετε επίπεδα που πλησιάζουν τα όρια του χρησιμοποιούμενου εργαλείου και δυνητικά θα οδηγήσει σε σημαντικό αριθμό απορρίψεων.

Αφήστε επαρκή απόσταση μεταξύ του ίχνους του κυκλώματος άκρων και του περιγράμματος του κυκλώματος. Αυτό το σφάλμα ευθύνεται για πολλές βλάβες του κυκλώματος, το οποίο δεν αφήνει αρκετό διάκενο στην περίπτωση κυκλωμάτων για κύκλωμα δυναμικής εφαρμογής μπορεί να αποτρέψει την επαρκή πρόσφυση του καλύμματος και να προωθήσει την αποκόλληση του υλικού του κυκλώματος στο περίγραμμα. Η ελάχιστη απόσταση πρέπει να είναι στην περιοχή των 0,010″.
